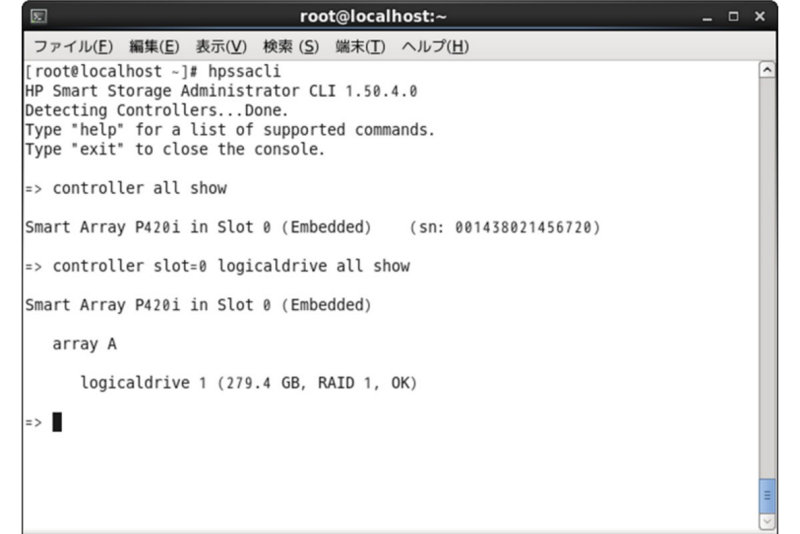

Linux上で SmartArrayコントローラの設定、アレイ・論理ドライブの作成、論理ドライブのオンライン拡張、コントローラ・ディスクの診断等をコマンドラインで行える様にするためのユーティリティです。

管理したいサーバ上にインストールするだけで、管理者側のリモートコンソールにはソフトウェアのインストール等は一切不要です。sshや iLOのテキストペース仮想コンソール等、非 GUI環境に於いても SmartArrayの設定や診断が GUI環境と同様に行えます。

SmartArray関連の設定のための OS再起動が低減する事で、管理者の作業負荷とシステムのダウンタイムの低減に繋がります。

■主なコマンド利用例

【装備されている HBA一覧】

• ⇒ controller all show

【HBAの詳細情報取得】

• ⇒controller all show status
• ・コントローラのスロット位置が分からない場合に便利な簡易情報
• ⇒controller slot=0 show
• ・cacheや battery等の HBA自身の情報が詳細に表示される

【HDD装備状況】

• ⇒ controller slot=0 physicaldrive all show

【アレイ状況】

• ⇒ controller slot=0 array all show

【論理ドライブ状況】

• ⇒ controller slot=0 logicaldrive all show

【ドライブスキャン】

• ⇒ rescan

【論理ドライブ作成】

• ⇒controller slot=0 create type=logicaldrive drives=1I:1:3,1I:1:4 raid=1 size=max　
• ・HDD x2本でアレイを作成すると同時に、論理ドライブを最大サイズで作成する
• ⇒controller slot=0 array A create type=logicaldrive size=max
• ・既存アレイ Aに残り容量全てを使って論理ドライブを追加作成する

【スペア追加】

• ⇒ controller slot=0 array A add spares=1I:1:8

■HDD追加、アレイ・論理ドライブ作成、スペア設定の作業例

下記手順は、3TB HDD x2本の全容量で作成した Array A/Logicaldrive 1(RAID-1)に OSを導入。その後 HDDを 3本追加し認識させ、3本で Array B/Logicaldrive 2(RAID-1:1TB)と Logicaldrive 3(RAID-0:残り容量)を作成。Array A, Bに対してのスペアを設定するための作業例となります。

• ⇒ controller slot=0 logicaldrive all show

  • Smart Array P420i in Slot 0 (Embedded)
  • 　array A
  • 　　logicaldrive 1 (2.7 TB, RAID 1, OK)

• ⇒ controller slot=0 physicaldrive all show

  • Smart Array P420i in Slot 0 (Embedded)
  • 　array A
  • 　　physicaldrive 1I:1:1 (port 1I:box 1:bay 1, SATA 3 TB, OK)
  • 　　physicaldrive 1I:1:2 (port 1I:box 1:bay 2, SATA 3 TB, OK)
  • == (HDD x3本追加し、HDDのスピンナップを待つ) ==

• ⇒ rescan

• ⇒ controller slot=0 physicaldrive all show

  • Smart Array P420i in Slot 0 (Embedded)
  • 　array A
  • 　　physicaldrive 1I:1:1 (port 1I:box 1:bay 1, SATA 3 TB, OK)
  • 　　physicaldrive 1I:1:2 (port 1I:box 1:bay 2, SATA 3 TB, OK)
  • 　unassigned
  • 　　physicaldrive 1I:1:3 (port 1I:box 1:bay 3, SATA 3 TB, OK)
  • 　　physicaldrive 1I:1:4 (port 1I:box 1:bay 4, SATA 3 TB, OK)
  • 　　physicaldrive 2I:1:5 (port 2I:box 1:bay 5, SATA 3 TB, OK)

• ⇒ controller slot=0 create type=logicaldrive drives=1I:1:3,1I:1:4 raid=1 size=1000

• ⇒ controller slot=0 create type=logicaldrive drives=1I:1:3,1I:1:4 raid=0

• ⇒ controller slot=0 logicaldrive all show

  • Smart Array P420i in Slot 0 (Embedded)　
  • 　array A
  • 　　logicaldrive 1 (2.7 TB, RAID 1, OK)
  • 　array B
  • 　　logicaldrive 2 (996 MB, RAID 1, OK)　　
  • 　　logicaldrive 3 (5.5 MB, RAID 0, OK)

• ⇒ controller slot=0 array a add spares=2I:1:5

• ⇒ controller slot=0 array b add spares=2I:1:5

• ⇒ controller slot=0 physicaldrive all show

  • Smart Array P420i in Slot 0 (Embedded)
  • 　array A
  • 　　physicaldrive 1I:1:1 (port 1I:box 1:bay 1, SATA 3 TB, OK)
  • 　　physicaldrive 1I:1:2 (port 1I:box 1:bay 2, SATA 3 TB, OK)
  • 　　physicaldrive 2I:1:5 (port 2I:box 1:bay 5, SATA 3 TB, OK, spare)
  • 　array B
  • 　　physicaldrive 1I:1:3 (port 1I:box 1:bay 3, SATA 3 TB, OK)
  • 　　physicaldrive 1I:1:4 (port 1I:box 1:bay 4, SATA 3 TB, OK)
  • 　　physicaldrive 2I:1:5 (port 2I:box 1:bay 5, SATA 3 TB, OK, spare)

■SSD情報の取得例

• ⇒ controller slot=0 show ssdinfo

  • Smart Array P420i in Slot 0 (Embedded)
  • 　Total Solid State Drives with Wearout Status: 0
  • 　Total Smart Array Solid State Drives: 1
  • 　Total Solid State SAS Drives: 1
  • 　Total Solid State Drives: 1
  • 　array C
  • 　　physicaldrive 2I:1:6 (port 2I:box 1:bay 6, Solid State SATA, 100 GB, OK)

• ⇒ controller slot=0 show ssdinfo detail

  • Smart Array P420i in Slot 0 (Embedded)
  • 　Total Solid State Drives with Wearout Status: 0
  • 　Total Smart Array Solid State Drives: 1
  • 　Total Solid State SAS Drives: 1
  • 　Total Solid State Drives: 1
  • 　array C
  • 　　physicaldrive 2I:1:6
  • 　　　Port: 2I
  • 　　　Box: 1
  • 　　　Bay: 6
  • 　　　Status: OK
  • 　　　Drive Type: Data Drive
  • 　　　Interface Type: Solid State SATA
  • 　　　Size: 100 GB
  • 　　　Firmware Revision: HPG1
  • 　　　Serial Number: S0RFNEAC502073
  • 　　　Model: ATA MO0100EBTJT
  • 　　　SATA NCQ Capable: True
  • 　　　SATA NCQ Enabled: True
  • 　　　Current Temperature (C): 32
  • 　　　Maximum Temperature (C): 34
  • 　　　Usage remaining: 100.00%
  • 　　　Power on Hours: 1078
  • 　　　SSD Smart Trip Wearout: False
  • 　　　PHY Count: 1
  • 　　　PHY Transfer Rate: 3.0Gbps
  • 　　　Drive Authenticatio Status: OK
  • 　　　Carrier Application Version: 11
  • 　　　Carrier Bootloader Version: 6
